ผลกระทบของบรรยากาศการเผาซินเทอร์ต่อสมบัติของชิ้นงานเหล็กกล้าไร้สนิม(โครงการรับจ้างวิจัย)
ผลกระทบของบรรยากาศการเผาซินเทอร์ต่อสมบัติของชิ้นงานเหล็กกล้าไร้สนิม(โครงการรับจ้างวิจัย)
ที่มาโครงการ
ชิ้นงานของบริษัทผลิตด้วยกระบวนการอัดและเผาซินเทอร์โดยชิ้นงานบางส่วนมีความสามารถในการต้านทานการกัดกร่อนต่ำ ทางบริษัทต้องการปรับปรุงกระบวนการเผา ซินเทอร์เพื่อเพิ่มความต้านทางการกัดกร่อน โดยไม่กระทบต่อสมบัติอื่นๆ ของชิ้นงาน
สรุปผลการดำเนินโครงการ

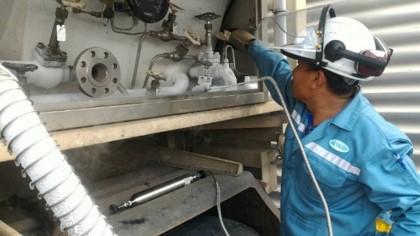

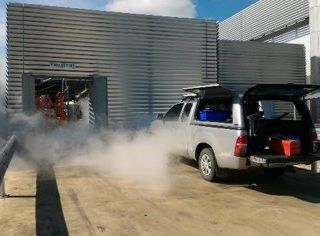

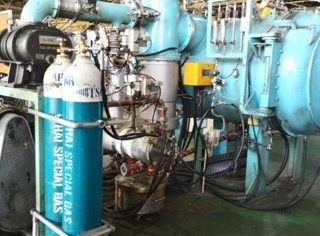

การทดลองในระดับห้องปฎิบัติการที่ MTEC พบว่าการเผาในบรรยากาศที่ไม่เหมาะสม และกระบวนการขัดผิวหลังเผาซินเทอร์ไม่เหมาะสม ทำให้เกิดปัญหาการต้านทานการกัดกร่อนต่ำ โดยปรับการบรรยากาศการเผา อีกทั้งปรับอุณหภูมิและเวลาเผาเพื่อให้สมบัติเชิงกลและสมบัติอื่นๆ ยังคงผ่านมาตรฐานของบริษัท และปรับกระบวนการขัดผิวของชิ้นงานหลังเผาซินเทอร์ เมื่อวันที่ 1 พ.ย. 2559 บริษัทได้ปรับเปลี่ยนกระบวนการเผาซินเทอร์และกระบวนการขัดผิวในระดับการผลิตเชิงพาณิชย์ที่บริษัท
ผลงานที่เกิดขึ้น
ก่อให้เกิดผลกระทบทางเศรษฐกิจ 140 ล้านบาท/ปี
ผลงานในวารสารนานาชาติมี IF 1 ฉบับ (ระหว่างพิจารณา)
| Sample | Original atmosphere | New atmosphere | Acceptable level |
| Density (g/cm3) | 7.06 | 7.10 | N/A |
| C (wt.%) | 0.03 | 0.04 | < 0.05 |
| O (wt.%) | 0.21 | 0.26 | < 0.3 |
| N (wt.%) | 0.71 | 0.02 | < 0.4 |
